ICX 8p switchi PoE võimekus testitud.
ICX 8p switchi PoE võimekus testitud.
  sildid: - - - -
  12/03/2020

Võrkude projekteerimisel tuleb arvestada seadmete spetsifikatsioonides kirjeldatud voolutarbeid, kuna seadme madalama võimsusega käima panekul kaovad osad vajalikud funktsioonid (näiteks Ruckus R720-l jääb mõlemas sagedusalas neljast antennist tööle vaid üks). Järgnev jutt kehtib, kui on ajutiselt vaja võrku lisada mõni seade või pole võimalik kohe uut vastava võimsusega switchi paigaldada.

Teisalt on näiteks R510 802.11ac Wave 2 seadme väike voolutarvidus suurte võrkude puhul oluline, sest 1W maksab aastas 1 EURO, seega kui teil on vahe näiteks teise tootjaga 5W ja seadmeid on 100, säästate 500W * 7 ehk 3500 EUR-i elektriarve pealt. Ruckuse AP tarbimised on tänu antennitehnikale üldiselt väiksemad kui teistel tootjatel.

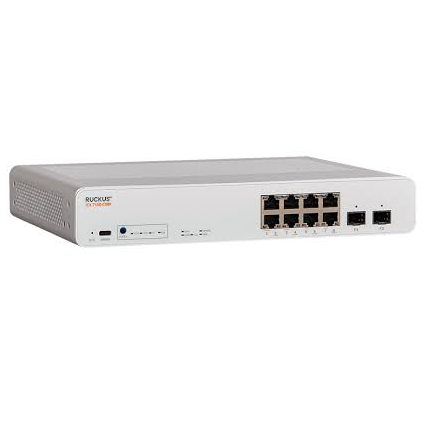

Ruckus ICX 7150-C08P (PoE võimekus 62W) külge on dokumentatsooni järgi võimalik ühendada näiteks ainult neli R510 kuna see AP identifitseerib end kui Class 3 seade, mis vastavalt PoE standardile hõivab 15,4 watti võimsust. Enamus juhtudel aga pole näiteks vaja AP USB pordi võimekust ja tarbimine jääb 7W klassi.

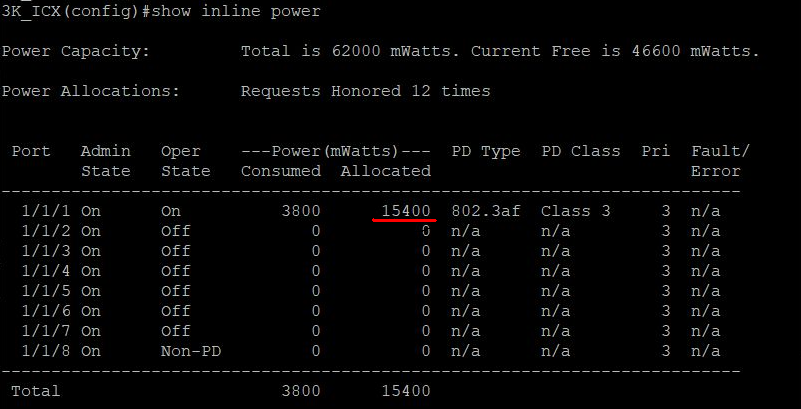

Tarbimist saab vaadata switchist käsuga:

show inline power

Tegelikkuses on tarbimine väiksem ja see võimaldab vajadusel ühendada Ruckus ICX 7150-C08P külge rohkem AP-sid.

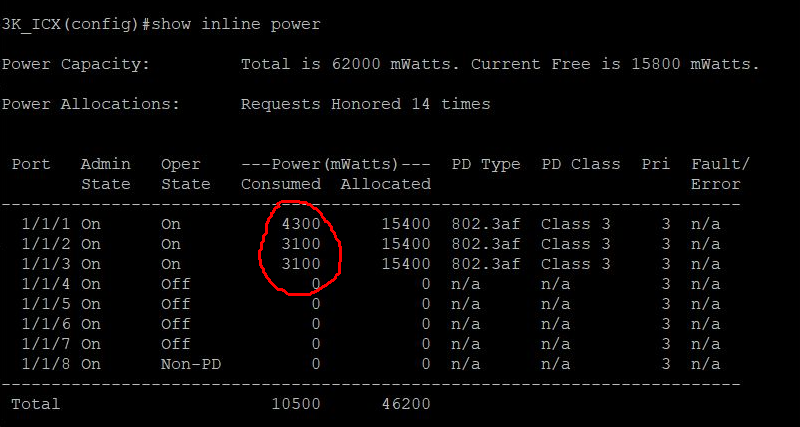

Ühendasime switchi külge kolm R510 ja kõigil neil panime tööle 16 erinevat WiFi võrku, 8 tk 2,4Ghz alas ja 8 tk 5Ghz alas.

Nagu näha, on tarbimine palju väiksem, kui standard lubab.

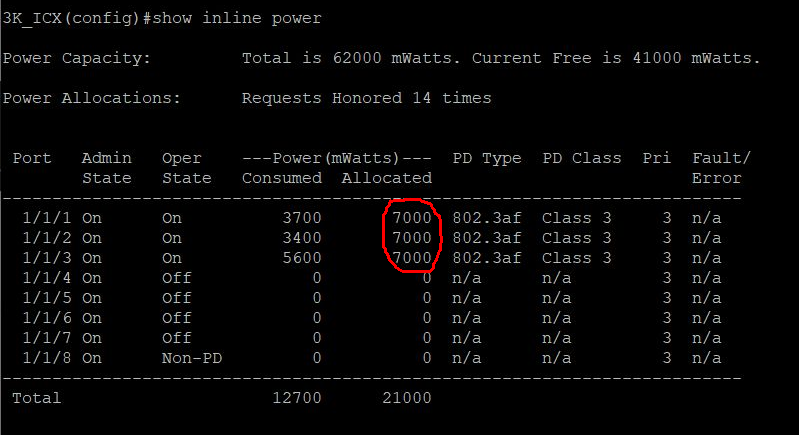

Kui nüüd muuta switchi pordi võimsuse klassi väiksemaks, on võimalik ühendada seadme külge rohkem AP-sid. Class 2 seadistuse puhul hõivab seade 7W võimsust. Kui ühendada switchiga 6 R510-t on kogu hõivatud võimsus 42W, mis tähendab, et 20W on veel varuks.

Pordi seadeid saab muuta järgmiselt:

3K_ICX(config)#interface ethernet 1/1/2

3K_ICX(config-if-e1000-1/1/2)#inline power power-by-class 2

Warning: Inline power configuration on port_id 1/1/2 has been modified.

Kui on soov muuta kõiki porte korraga:

3K_ICX(config)#interface ethernet 1/1/1 to 1/1/8

3K_ICX(config-mif-1/1/1-1/1/8)#inline power power-by-class 2

Samuti saab muuta võimsuse limiiti ilma klassi muutmata, andes ette soovitava võimsuse väärtuse millivattides:

3K_ICX(config)#interface ethernet 1/1/2

3K_ICX(config-if-e1000-1/1/2)#inline power power-limit 12000

Järgnevalt teiste AP-de voolutarbimiste mõõtmistulemused:

R610
koormuseta
at mode 4,5 - 6 W
af mode 4,5 - 5,7 W

koormusega, speedtest
at mode 6,9 W
af mode 6,8 W

R730
koormuseta
at mode 9,7 - 10,2 W
af mode 9,8 - 9,9 W

koormusega, speedtest
at mode 9,7 - 10,2 W
af mode 9,8 - 9,9 W

R320
koormuseta
4,1 - 4,4 W

koormusega, speedtest
4,5 W

H320
koormuseta
2,8 - 3,4 W

koormusega, speedtest
4,7 W

Unleashed haldus annab alates 200.8 hoiatusega märku, kui seade ei saa ettenähtud maksimumvõimsust toitest kätte. Kui see pole taotluslik vähendamine, siis on tõenäoliselt ebaõnnestunud automaatne kokkuleppimine. Siin on juhend, kuidas käsitsi seda parandada.
