Ruckuse AP-de PoE vajalikud võimsused ja PoE adaterid.
Ruckuse AP-de PoE vajalikud võimsused ja PoE adaterid.
  sildid: -
  26/10/2020

PoE toidet ja adaptereid kasutades on oluline teada, kui suurt võimsust seade vajab ja palju allikas välja suudab anda. Antud lehel on ka kõikide suuremate pääsupunktide spetsifikatsioonilehed ja viited MIMO võmekusele.

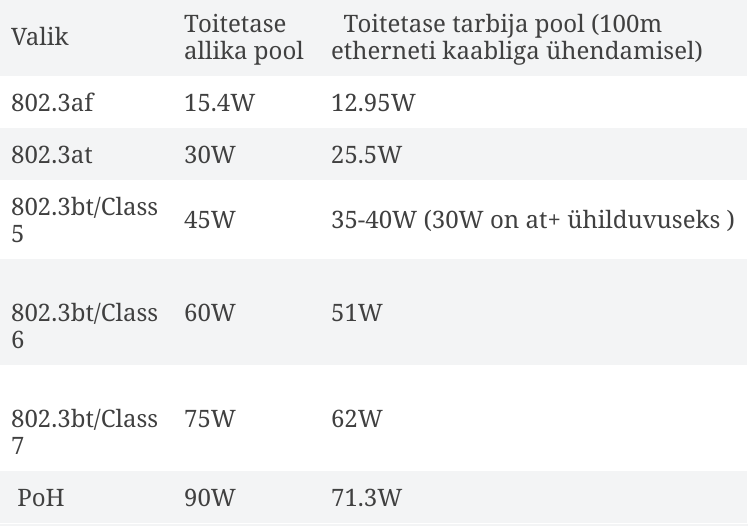

Et 802.3 standardiga määratud numbritesse selgust tuua, toome siinkohal ära tabeli:

Ruckus R550 2x2 MU-MIMO

wifi6 802.11ax

Soovitatavad POE injector seadmed 902-0162-EU00 (24W) 902-0180-EU00 (60W)

Ethernet ühendused: 2x 1Gbps ethernet pordid

802.3at PoE+ Täielik funktsionaalsus, maksimaalne spetsifikatsuoonis toodud tarbimine: 18.71W

802.3af Limiteeritud funktsionaalsus, 2.4GHz töötab 2x2 MIMO vooga, 19dBm voo kohta, 5GHz töötab 2x2 vooga, 18dBm voo kohta. Ei tööta: teine etherneti port, IoT ja USB. Maksimaalne tarbimine 12.71W limiteeritud funktsionaalsuses.

Ruckus R650 4x4 MU-MIMO

wifi6 802.11ax

Soovitatav POE injector seade 902-0180-EU00 (60W)

Ethernet ühendused: üks 2.5Gbps Ethernet port ja üks 1Gbps Ethernet por

802.3at, PoE+ Täielik funktsionaalsus, maksimaalne tarbimine: 21.59W

802.3af 2.4GHz töötab 2x2 vooga, 19dBm voo kohta. 5GHz töötab 2x4 vooga, 20dBm voo kohta. Ei tööta: teine etherneti port, IoT ja USB. Maksimaalne tarbimine piiratud omadustega: 12.25W

Ruckus R720 4x4 MU-MIMO

wifi5 sertified

Soovitatav POE injector seade 902-0180-EU00 (60W)

Ethernet ühendused: One 2.5Gbps Ethernet port and one 1Gbps Ethernet port

PoH/UPoE Täielik funktsionaalsus, maksimaalne tarbimine: 33.5W

802.3at PoE+ 2.4GHz töötab 4x4 vooga, 18dBm voo kohta. 5GHz töötab 4x4 vooga, 20dBm voo kohta. Ei tööta: teine etherneti port ja USB. Maksimaalne tarbimine: 25.5W

802.3af PoE 2.4GHz töötab 1x4 vooga, 18dBm voo kohta. 5GHz töötab 1x4 vooga, 20dBm voo kohta. Ei tööta: teine etherneti port ja USB. Maksimaalne tarbimine limiteeeritud omadustega: 12.95W

Ruckus R730 8x8 MU-MIMO

wifi6 802.11ax

Soovitatav POE injector seade 902-0180-EU00 (60W)

Ethernet ühendused 1x 1/2.5/5 Gbps port, RJ-45 ja 1x 10/100/1000 Mbps port, RJ-45

PoH/UPoE Täielik funktsionaalsus, maksimaalne tarbimine: 31W

802.3at 2.4GHz töötab 4x4 vooga, 20dBm voo kohta. 5GHz töötab 4x4 vooga, 22dBm voo kohta. Ei tööta: IoT. Maksimaalne tarbimine: 23.8W

802.3af PoE Töötavad ainult etherneti pordid Maksimaalne tarbimine: 12.4W

Ruckus R750 4x4 MU-MIMO

wifi6 802.11ax

Soovitatav POE injector seade 902-0180-EU00 (60W).

Ethernet ühendused: Seadmel on 2.5Gbps Ethernet port ja üks 1Gbps etherneti port

802.3at, PoE+ Täielik funktsionaalsus, maksimaalne tarbimine: 22.34W

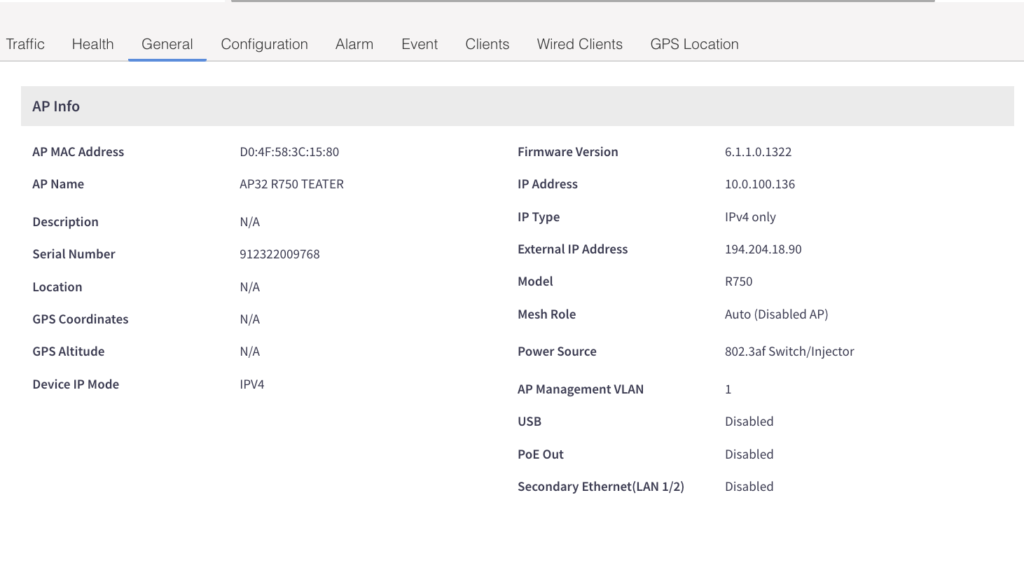

802.3af 2.4GHz töötab 2x2 vooga, 19dBm voo kohta. 5GHz töötab 2x2 vooga, 18dBm voo kohta. Ei tööta: teine etherneti port, IoT ja USB. Maksimaalne tarbimine: 12.54W.

Ruckus T750 4x4 MU-MIMO

wifi6 802.11ax

Soovitatav POE injector seade 902-0180-EU00 (60W).

Ethernet ühendused: Seadmel on 2.5Gbps RJ45 Ethernet port ja üks
Optika SFP, 1Gbps, SFP+ 10 Gbps.

230V vahelduvvoolu sisend: kõik omadused on toetatud Täielik funktsionaalsus, maksimaalne tarbimine 64W

802.3bt Class 7: Täielik funktsionaalus, PoE out 23W toetatud. Maksimaalne tarbmine 57W

802.3bt Class 5: Osaline funktsionaalsus, PoE out teises ethernet pordis pole toetatud, kõik raadio jt omadused on toetatud. maks tarbiine 31W

802.3at, PoE+ Limiteeritud funktsionaalsus. Teine ethernet port töötab aga PoE out on keelatud, intgreeritud IoT töötab aga USB-sse ei saa seadmeid lisada. Maksimaalne võimsus 24.2W

Ruckus R850 8x8 MU-MIMO

wifi6 802.11ax

Soovitatav POE injector seade 902-0180-EU00 (60W).

Ethernet ühendused: 1x 1/2.5/5 Gbps port, ja RJ-45 1x 10/100/1000 Mbps port RJ45

PoH/UPoE Täielik funktsionaalsus, maksimaalne tarbimine: 31W .

802.3at Mode 0 2.4GHz töötab 4x4 vooga, 20dBm voo kohta. 5GHz töötab 4x4 vooga, 22dBm voo kohta. Ei tööta: IoT . Maksimaalne tarbimine: 23.8W

802.3at Mode 1 2.4GHz töötab 4x4 vooga, 20dBm voo kohta. 5GHz töötab 8x8 vooga, 20dBm voo kohta. Ei tööta: IoT, USB, 1Gbps etherneti port. Maksimaalne tarbimine: 25.3

Mode 0 ja 1 valik käib käsurealt. Vaikimisi töötab mode 0, vahetada 1 peale saab käsuga:

set at-mode 1

802.3af PoE Töötavad ainult etherneti pordid. Maksimaalne tarbimine: 12.4W

ICX switchide PoE võimekus

Ruckuse ICX switchide summaarne PoE toite võimekus (kõikide tarbijate maksimaalsete toitevajaduste summa):

ICX 7150-24P 370W (üks port max 802.3at/PoE+)

ICX 7150-48P 370W (üks port max 802.3at/PoE+)

ICX 7150-48PF 740W (üks port max 802.3at/PoE+)

ICX 7150-48ZP 16x100/1000 Mbps/2.5 Gbps RJ-45 PoH 32x10/100/1000 Mbps RJ-45 PoE+ 1,480W summaarselt (kahe toiteplokiga)

ICX 7250-24P 370 W (üks port max 802.3at/PoE+)

ICX 7250-48P 740 W (üks port max 802.3at/PoE+)

Pääsupunktid töötavad täisfunktsionaalsusega ka Ruckuse erinevate toiteadapteritega, mida saab juurde osta. T750 on ka õuetarbeks 230V otsetoitega.

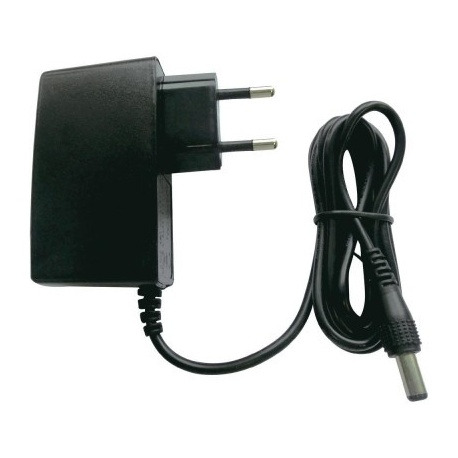

Toiteadapter

Ruckuse AP-de toitevajadused, video inglise keeles.
